Un contributo alla costruzione della piramide di Cheope - 4° parte

 Ancora sul problema dell'orientamento degli spigoli al vertice della Grande Piramide

di Sandro Angei

Vedi parte terza

7. L'altezza della piramide scienza o caso?

Abbiamo detto alla fine del 5° capitolo della 3° parte che le considerazioni di carattere geometrico e matematico lì esposte sono frutto di esperienza personale proiettata in quel cantiere di 4500 anni fa, ma con le cognizioni "del senno di poi".

Per tanto in questo capitolo affronteremo un nuovo quesito. E' necessario, cioè, capire se l'inclinazione del dispositivo, da noi chiamato "mòdano", fu frutto di un rapporto numerico prediletto per pura simbologia, e di conseguenza fu casuale anche l'altezza della piramide, oppure se fu calcolata analiticamente sia l'una che l'altra, e in tal caso, come fecero a effettuare il calcolo?

   I dati in nostro possesso ci inducono a pensare alla probabilità che quegli architetti avessero stabilito a priori le misure della piramide:

lati di base e altezza. Se ciò non fu, il problema non si porrebbe... ma noi non possiamo non tenerne conto, data anche la prova concreta che quegli architetti avevano un sufficiente grado di conoscenza sia della matematica che della geometria (papiro di Ahmes).

E' necessario in definitiva dimostrare che quegli architetti riuscivano a pensare in astratto, ossia realizzare un disegno in scala dell'edificio.

Erano in grado di fare questo? (12) La domanda sembrerebbe porre qualche dubbio di fattibilità, ma di fatto la Grande Piramide è sotto i nostri occhi; è essa stessa la prova che quelle genti erano in grado di progettare. Ma noi non possiamo dare per scontata la risposta, né tanto meno accoglierla ad occhi chiusi, sicuri della prova autoreferente. Dobbiamo cercare il metodo, se pur ipotetico, che condusse quegli architetti a realizzare questa magnifica costruzione.

Per tanto rispondo alla domanda nel seguente e banalissimo modo: se la risposta è affermativa il metodo qui ipotizzato per indirizzare gli spigoli della costruzione fu dettato da cognizione di causa, altrimenti fu adottato quale metodo empirico, senza però saper governare a piacimento la misura in altezza della piramide.

Comunque sia, se l'altezza della piramide fosse dovuta a mero caso, non di meno è risolutivo il metodo di indirizzamento degli spigoli al vertice, descritto nella parte 3° dello studio, perché bastava realizzare quattro mòdani uguali, da orientare tutti nel verso delle diagonali e distanza identica per tutti dal relativo spigolo di base (13). Ma noi siamo dell'idea che l'altezza fu determinata a ragion veduta e per tanto ora ci accingiamo ad ipotizzare un metodo logico-deduttivo.

7.1 Analizziamo i dati in nostro possesso

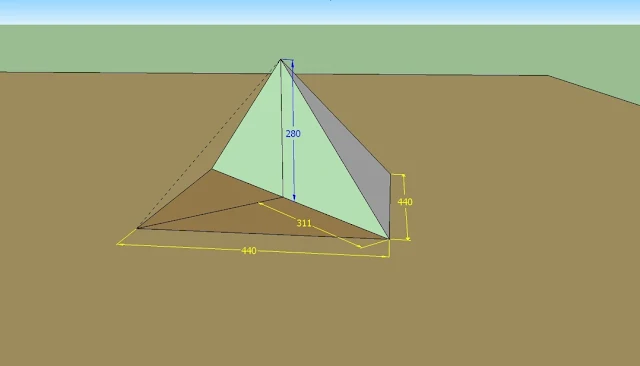

Il lato di base della piramide è di 440 cubiti reali equivalenti a 230,384 m; l'altezza originale della piramide era di 280 cubiti equivalenti a 146,608 m  (Fig.26) (14); per tanto le semi diagonali di base dovevano avere una lunghezza di 162,906 m equivalenti, approssimativamente, a 311 cubiti che equivalgono precisamente a 162,840 m, ossia una differenza rispetto al dato teorico di soli 6,6 centimetri.

Fig.26

Domanda: sarebbe stato possibile realizzare un disegno in scala del triangolo composto dalla semi diagonale del quadrato di base e dall'altezza della piramide (Fig.26), senza dover ipotizzare complicati ragionamenti teorici?

Facciamo la prova.

7.2 A scuola di disegno e geometria

Innanzi tutto è necessario introdurre il concetto di scala di rappresentazione ossia, un segmento di una data lunghezza equivale ad un segmento, poniamo, due volte più lungo. In ragione di ciò costruendo due triangoli rettangoli: il primo di due Cr di base e un Cr di altezza, il secondo di due mezzi Cr di base e un mezzo Cr di altezza otteniamo di fatto due triangoli simili che hanno le ipotenuse parallele, ed è facile dimostrarlo empiricamente facendo coincidere il vertice E col vertice B oppure il vertice F col vertice C dei due triangoli (Fig.27).

Fig.27

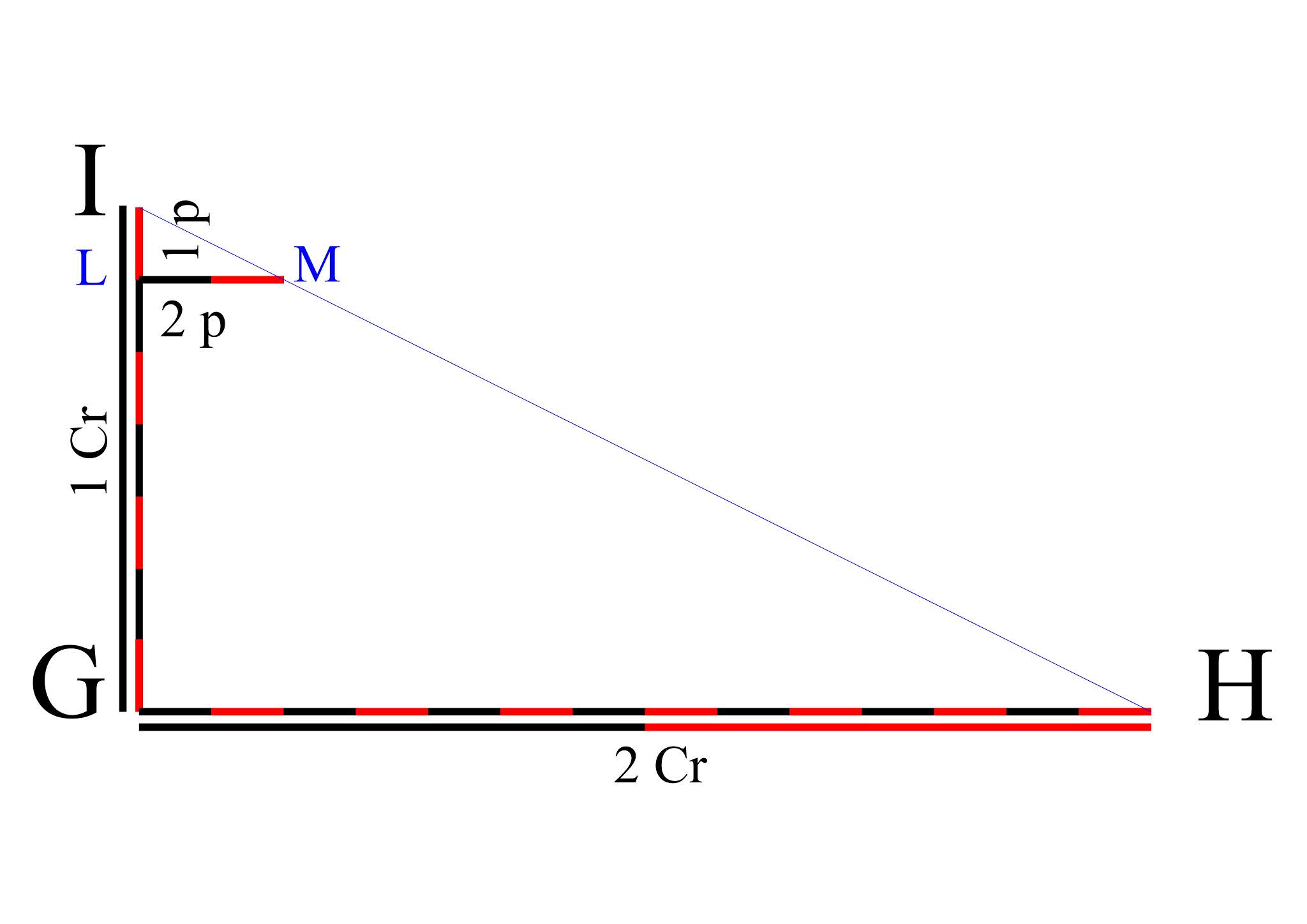

Evidentemente il passo successivo è quello di ridurre la dimensione del segmento usato come rappresentazione virtuale della realtà secondo un sottomultiplo del cubito reale; per tanto potremmo sostituire il nostro Cr col palmo o addirittura col dito (15) e usarli, l'uno o l'altro, quale rappresentazione virtuale del cubito vero e notare che pure in questo caso la sovrapposizione del triangolo (ILM) che abbiamo costruito con 2 palmi di base e 1 palmo  di altezza ancora mantiene la stessa inclinazione del lato obliquo (Fig.28).

Fig.28

7.3 Due triangoli, stessa altezza diversa base

 Il passo successivo impone la risoluzione del problema relativo al calcolo dell'altezza del triangolo  IGH di Fig.28, partendo da un triangolo con la base maggiore di quello dato e che chiameremo "triangolo mòdano" (da non confondere col "mòdano" che designa lo strumento di controllo).

   Perché sia necessario risolvere questo problema lo si intuisce dal problema pratico che gli antichi Egizi dovettero affrontare nella realtà del loro cantiere e che abbiamo spiegato in modo tecnico nel quinto capitolo (3° parte del saggio).

 Per tanto mi immedesimo nell'architetto egizio e facendo ancora riferimento al triangolo rettangolo ILM di Fig.28, voglio impostare la sua altezza secondo un punto esterno al triangolo stesso. Per fare ciò, ed essere sicuro di risolvere il mio problema, costruisco un triangolo rettangolo (Fig.29) partendo dal vertice I di altezza pari a "un palmo" (IL) e la base lunga "3 palmi" (LN). Se prolungo il lato inclinato IN di questo triangolo, questo incontrerà il prolungamento della base GH in O, notando che l'allungamento della base è pari a "7 palmi"; e se misuro la base del triangolo IGO conto "21 palmi"; per tanto questo triangolo è 7 volte più grande del triangolo ILN. Di fatto col triangolo IGO di Fig.29 abbiamo realizzato quello che poco sopra abbiamo definito "triangolo mòdano" che è in rapporto ben preciso col triangolo IGH: stessa altezza diversa base. Per tanto d'ora in poi parleremo di "triangolo mòdano" (IGO) e di "triangolo di progetto" (IGH, quello che in definitiva rappresenta, naturalmente con misure diverse, la semi sezione della piramide)

Fig.29

7.4 Dalla teoria alla pratica

   Andiamo oltre e prediamo in considerazione la Grande Piramide e usiamo per progettarla proprio il metodo appena descritto, ma partendo dall'inizio con la nostra progettazione pensando ancora come l'architetto egizio. Almeno così, spero!

   Ricordiamo che il sistema di misure lineari dell'antico Egitto prevede il Cr diviso in 7 palmi, ogni palmo diviso in 4 dita, ciò significa che un Cr equivale a 28 dita.

   Per tanto potendo impostare le misure di "mia iniziativa" assegno al lato di base della grande piramide la misura di "440 Cr" e alla sua altezza la misura di 280 Cr. Così almeno semplifico il calcolo. (16)

   Dovendo realizzare il progetto "in scala" mi basta pensare che un dito possa equivalere ad un Cr, per tanto traccio a terra una linea di 440 dita (8.228 m), che naturalmente misuro con 15 Cr + 5 palmi (altrimenti a cosa servirebbero i sottomultipli?!); dopo di che traccio una perpendicolare alla prima, lunga altri 15 Cr + 5 palmi. Traccio la diagonale sulla quale misuro 22 Cr + 1 palmo + 2 dita (11.634 m), ottenendo una soddisfacente approssimazione, perché traducendo tutto in dita ottengo 622 dita (col resto di 4.7 mm, circa 1/4 di dito).

Ottenuta la misura precisa della diagonale la divido per due ottenendo la misura di 311 dita, ossia 11 Cr + 3 dita (5.82 m) e la riporto sempre a terra. Traccio una linea perpendicolare a questa e misuro 280 dita (che equivalgono a 10 Cr).

Per tanto, ho ottenuto un triangolo rettangolo con la base di 311 dita e l'altezza di 280 dita che simula la semisezione verticale della piramide in corrispondenza della diagonale (vedi ancora Fig.26).

Proviamo in modo empirico a verificare quale possa essere il rapporto ottimale tra l'altezza di "280 dita" e la base del "triangolo mòdano" (triangolo IGO dell'esempio teorico di Fig.29), che vada oltre la semi diagonale di progetto della piramide (quello che abbiamo chiamato "triangolo di progetto" - triangolo IGH), e questo perché il nostro rapporto numerico deve basarsi proprio sul numero 280; per tanto la base del "triangolo mòdano" deve essere un numero moltiplicabile o divisibile senza resto per 28 (lo abbiamo visto nella tabella B allegata alla 3° parte dello studio). Il rapporto ottimale, trovato è quello di "4 dita" di altezza e "5 dita" di base: 4/5 (28 è divisibile per 4). Pertanto, usando questo rapporto, otteniamo un "triangolo mòdano" di "280 dita" di altezza e "350 dita" di base, (perché 280 è 4/5 di 350). In ragione di ciò possiamo dire che dobbiamo prolungare la diagonale di base della nostra piramide in scala di "39 dita" oltre le "311 dita" già segnate della semi diagonale (che di fatto è la base del "triangolo di progetto". Riportando le misure in cantiere dovremmo prolungare nella realtà la diagonale di base della piramide di 39 Cr.

   Non rimane che calcolare le misure reali del "mòdano" (il nostro strumento di controllo) che ci servirà in cantiere; per tanto avendo stabilito che il rapporto ottimale sia quello di 4 dita di altezza e 5 dita di base, non rimane che tradurre tutto in Cr.

7.5 Andiamo in cantiere

   Tutto si gioca su quei 39 Cr esterni alla base e quel rapporto numerico di 4 Cr di altezza e 5 Cr di base (Fig.30 e 31).

Fig.30

Fig.31 - vista d'insieme

   Partendo dall'estremo di quel tratto di 39 cubiti (vertice Q di Fig.30), poniamo sul prolungamento della diagonale un picchetto a 5 Cr di distanza (in alternativa a 10 Cr se ci sembra che il modano sia troppo piccolo), e da lì innalziamo un palo o una impalcatura che dovrà raggiungere l'altezza di 4 Cr (in alternativa 8 Cr) sulla verticale di quel picchetto.

   Il più è fatto: basta tendere una funicella dal vertice estremo posto a 39 Cr dalla base al punto posto a 4 Cr di altezza per ottenere la direzione esatta da tenere nella costruzione dello spigolo della piramide.

   Il lavoro di ingegno è terminato, si dia inizio ai lavori!

Per tanto è verosimile che quegli architetti abbiano utilizzato un mòdano triangolare di queste proporzioni per i loro controlli di cantiere.

   Con queste specifiche tecniche installiamo il nostro congegno, ottenendo così un dispositivo capace di tenere sotto controllo sia la direzione azimutale della semi diagonale sulla qui verticale si innalza lo spigolo verso il piramidion (Fig.32), sia l'inclinazione dei due spigoli inclinati costruiti sulla diagonale ortogonale alla prima. E questo senza dover installare alcun marchingegno sulla piramide in costruzione, perché di fatto l'ipotenusa del triangolo rettangolo del nostro mòdano punta verso il vertice; per tanto all'operatore che traguarda, basta trovare il punto esatto dal quale vede coincidere l'angolo di base della piramide posto di fronte a lui (abbiamo descritto la sequenza nella 3° parte) con la lenza inclinata che punta verso il vertice, benché quest'ultimo sia ancora virtuale.

Se installiamo questo congegno in modo stabile su ogni angolo della piramide (congegno che non intralcia in alcun modo l'iter lavorativo), possiamo tenere simultaneamente sotto controllo ogni spigolo della grande piramide da tre congegni diversi (Fig.32).

Fig.32

Conclusioni

   Siamo arrivati alla fine di questo saggio che ha comportato grande dispendio di energie alla ricerca di un metodo di facile attuazione per l'indirizzamento degli spigoli della Grande Piramide che convergono all'apice del piramidion.

   Un metodo difficile da trovare senza l'ausilio di un modello tridimensionale da osservare e far ruotare a piacimento. Un modello vero e proprio in scala, magari come quello che probabilmente usarono gli architetti Egizi per i loro studi, oppure un modello virtuale in 3D realizzato con SketchUp, come quello da me predisposto.

   Un metodo, quello qui proposto, che tiene sotto controllo gli spigoli della piramide senza far ricorso a strategie di difficile realizzazione pratica come quella ipotizzata dall'Arch. Fiorini.

   Sarà questo il metodo utilizzato dagli architetti Egizi?

   Una considerazione in vista di un possibile saggio.

   Tanti studiosi si sono prodigati nel trovare il metodo costruttivo della Grande Piramide. Alcuni hanno ipotizzato la realizzazione di una rampa frontale; altri hanno ipotizzato rampe esterne avvolgenti attorno all'edificio, altri ancora hanno ipotizzato rampe interne. L'ultima ipotesi, presentata dal Dr. Riccardo Manzini su YouTube prevede una serie multipla di rampe avvolgenti. Quest'ultima di certo risponde alle esigenze di carattere tecnico relative all'innalzamento dei blocchi e alla finitura dei conci del rivestimento esterno, ma anche questa, come le altre ipotesi, non tiene conto del metodo di indirizzamento degli spigoli verso il vertice della piramide.

   A questo punto la grande sfida è quella di risolvere il problema tenendo conto del metodo di indirizzamento degli spigoli.

  Ciò significa, con buone probabilità, che la Grande Piramide fu costruita in una prima fase con rampe avvolgenti interne, e solo alla fine, in alta quota, fu predisposta una strutta esterna per completare gli ultimi 10 metri e posizionare il piramidion. Di questo, forse, ci darà ragione la modellazione in 3D.

   Vi sono, anche qui, tutta una serie di interrogativi a cui dare una precisa risposta perché, come asserisce il Dr. R. Manzini, il rivestimento della piramide fu realizzato contemporaneamente alla struttura interna. E non poteva che essere così, perché, come ancora egli asserisce, i blocchi di calcare ancora in situ, di forma di trapezio rettangolo poggiano, fila su fila, uno sopra l'altro; in ragione di ciò, era necessario adoperare la medesima rampa di ascesa.

 Naturalmente furono attuate delle strategie costruttive che permisero all'ultima squadra di operai che posizionò il piramidion, di scendere con tutta tranquillità da quell'altezza vertiginosa.

  Quando essi arrivarono al piede della Grande Piramide, furono contenti e grandemente sodisfatti, ma il lavoro non era ancora finito. Il giorno dopo arrivò la squadra di esperti scalpellini... ma questa è un'altra storia.

continua ⇨

note:

12 Il papiro di Ahmes da ragione del fatto che gli antichi Egizi erano capaci di astrazione. Il papiro è un compendio di esercizi di matematica e geometria. Da qui a progettare in scala un edificio il passo è breve. Dal punto di vista tecnico, questo dubbio non sarebbe neanche da porsi vista la costruzione di ambienti interni alla piramide che non possono essere dettati da improvvisazione.

13 Vi è da notare che il metodo di indirizzamento degli spigoli verso il vertice prescinde dalla forma di base della piramide. In sostanza il metodo vale per una piramide di base quadrata, come per quella di base triangolare o poligonale, compresa anche la base rettangolare e romboidale e trapezia, l'unica regola è quella che il vertice sia sulla verticale del baricentro della figura di base. In caso contrario, vi è ancora la possibilità di calcolare la direzione verso il vertice, ma i calcoli si complicano di molto. Ossia per ogni spigolo sarebbe necessario calcolare un mòdano specifico. In ragione di ciò, e sembrerebbe un paradosso, sarebbe stato più difficile per gli architetti Egizi costruire una piramide sghemba nonché orribile da guardare, con il vertice che non fosse sulla verticale del baricentro della base.

14 L'altezza della piramide di Cheope con tutta evidenza è ipotetica, in quanto manca totalmente il rivestimento e pure il piramidion. Ma a noi questo poco importa dato che quel che interessa in questo studio è il metodo di calcolo dell'altezza e non la misura in se.

15 E' lo stesso procedimento che oggi usiamo per rapportare in scala un oggetto reale passando dal metro al centimetro o al millimetro e in tal caso nella scala di rappresentazione di un edificio in scala 1:100, il rapporto appena accennato ci indica che un centimetro sulla carta equivale a 100 cm nella realtà.

16 La misura di 280 Cr potrebbe non essere solo funzionale alla semplificazione del calcolo, ma forse anche, se non addirittura "principalmente" dettata da una questione filosofico-religiosa, per la quale l'altezza della piramide esprimerebbe il "principio" costruttivo.

Mi spiego meglio.

 Il Cr è composto da 28 dita; in ragione di ciò l'altezza della piramide esprimerebbe in sostanza un cubito reale di dimensione "altra". La dimensione degli dei al quale il sovrano si sarebbe accinto ad incontrare nell'aldilà. Potrà sembrare, questa mia, pura speculazione, sta il fatto che quel numero potrebbe non essere casuale.
